MODULI PER GESTIONE TERMOREGOLAZIONE

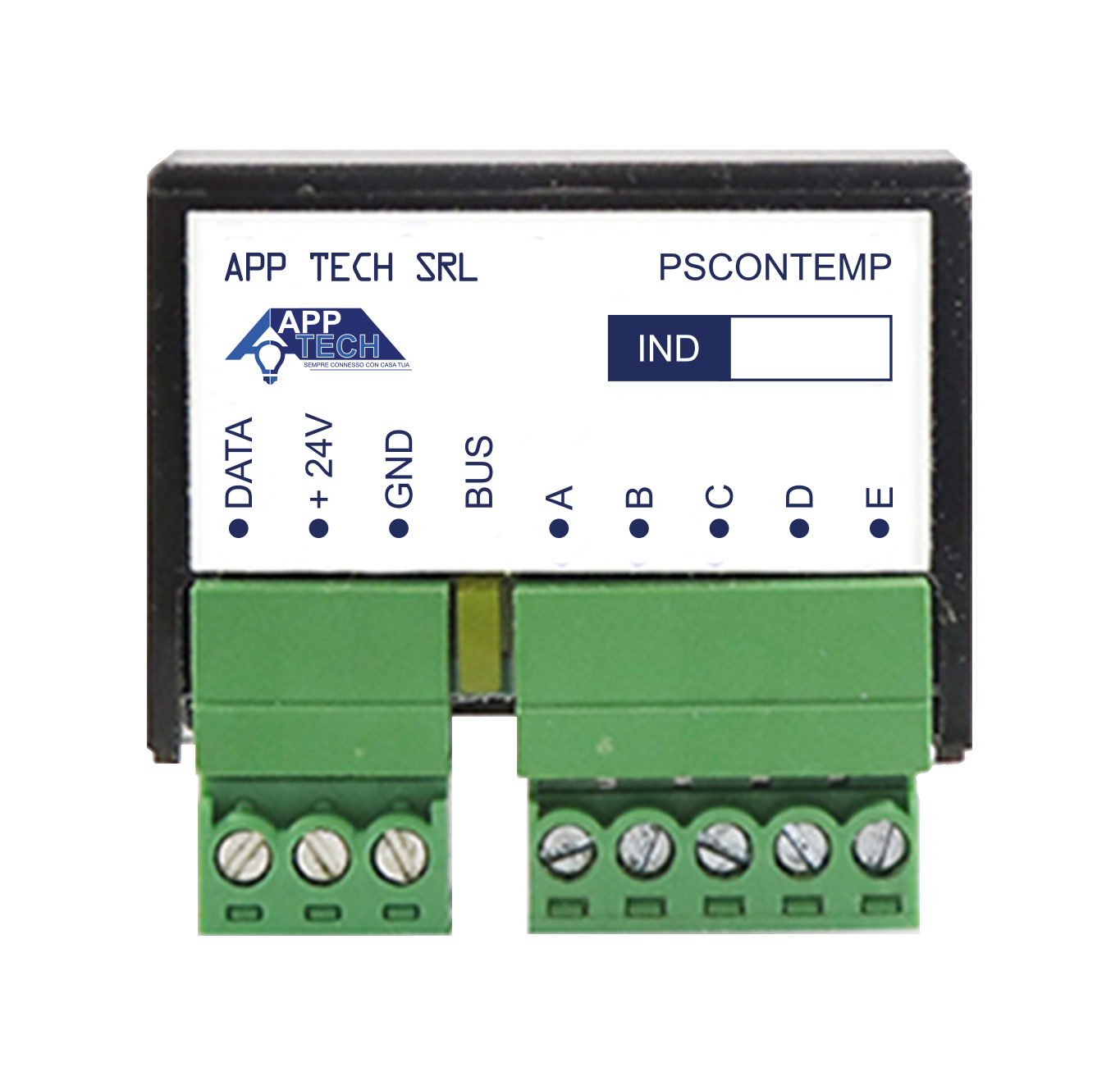

MODULO RILEVAZIONE TEMPERATURA

  • È dotato di un ingresso per il collegamento del sensore di temperatura e comanda la valvola di zona attraverso le uscite relè presenti sul BUS.
  • Può comandare impianti a pannelli radianti e a radiatori.
  • Dispone di una funzione di controllo di temperatura automatico che gli permette di mantenere il set-point di temperatura impostata anche in assenza di un sistema di supervisione.
  • Scala di regolazione temperatura: 5 ÷ 40°C +/- 0,5°C
  • Installazione ad incasso, 42 x 40 x 13 mm


Alimentazione da BUS: 24Vdc – 8mA
Cod. PSCONTEMP

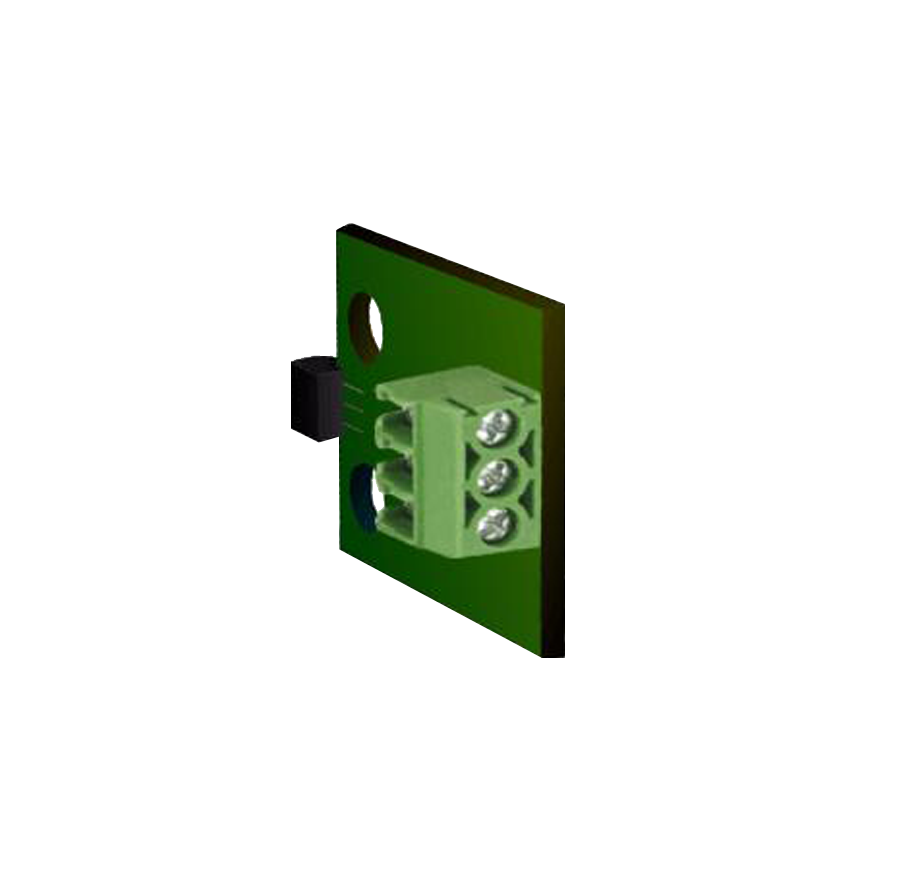

SENSORE DI TEMPERATURA

  • Sensore di temperatura con precisione di 0.5 °C.
  • È da utilizzare in abbinamento al modulo per il controllo di rilevazione temperatura per la termoregolazione in ambienti interni nei casi in cui il set-point di temperatura debbe essere variato solo attraverso la supervisione.
  • Grazie al sistema di funzionamento digitale consente di ottenere misurazioni di temperatura più precise rispetto ai tradizionali sistemi analogici.
  • Installazione nel copriforo delle più comuni serie civili, realizzando nel centro un foro del diametro di 5 mm.


Alimentazione da BUS: 24Vdc – 5mA
Cod. PSSENTEMP



MODULO A LOGICA OR

  • Modulo con funzione logica di tipo OR per il comando della pompa di circolazione dell’impianto di riscaldamento al momento dell’apertura della valvola di zona.
  • Il controllo viene eseguito monitorando lo stato delle uscite relè collegate alla valvole.
  • Il comando dell’accensione della pompa avviene pilotando un’uscita relè presente sul BUS.
  • Possono essere controllate le 8 uscite di 32 moduli diversi per il controllo di 256 valvole max
  • Installazione su barra DIN - 1 modulo


Alimentazione da BUS: 24Vdc – 8mA
Cod. PSMODLOG

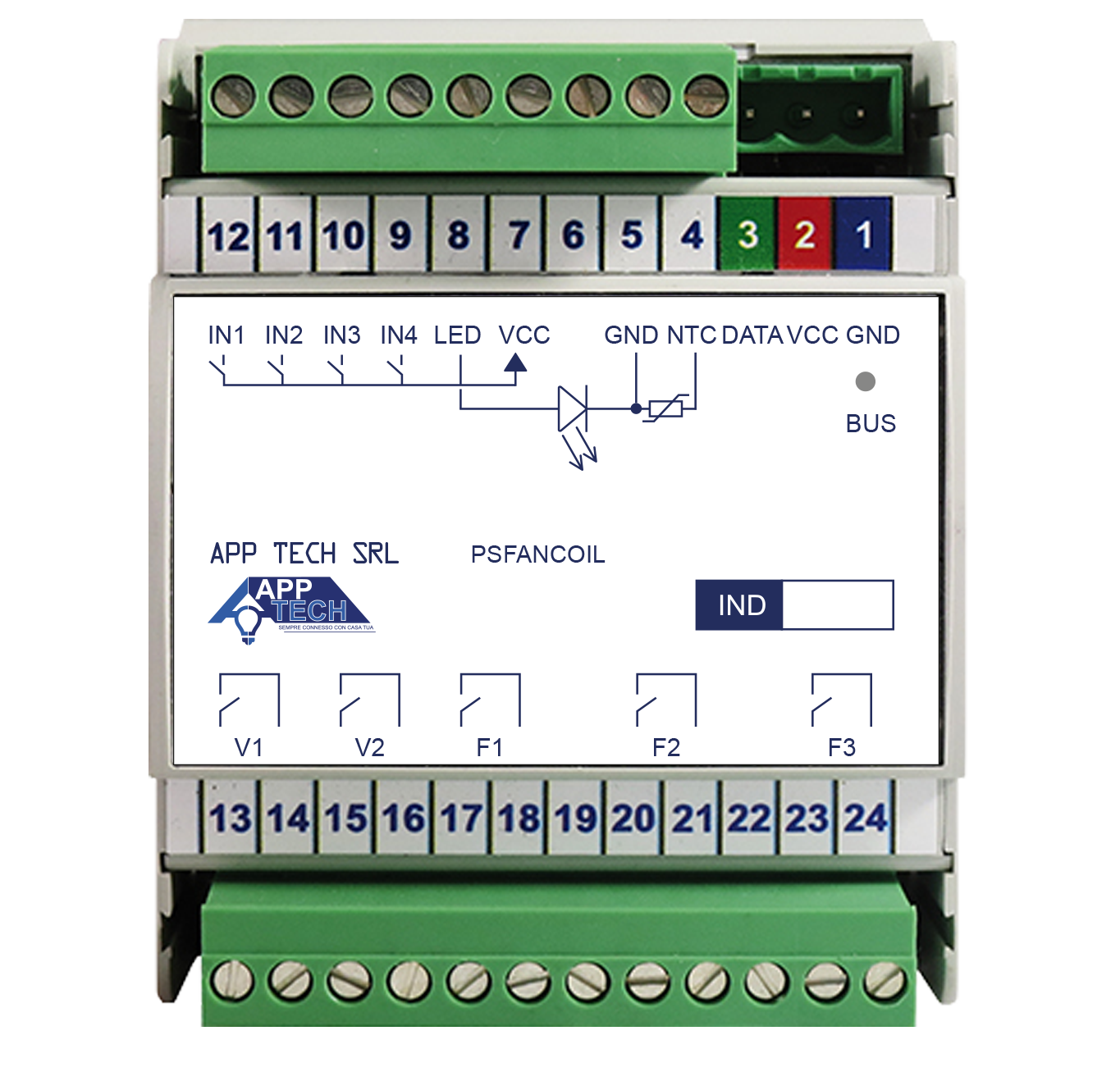

MODULO FAN COIL 3 VELOCITA' CALDO / FREDDO

  • Modulo specifico per il comando dei fancoil il a 3 velocità.
  • Dispone di 3 relè (16A - 230Vac) per il comando della ventola e di 2 relè (6A - 230Vac) per il comando delle valvole dell’acqua e per il by-pass del termostato di minima.
  • 1 ingresso per il collegamento di un NTC da 10K come termostato di minima.
  • 1 ingresso per la rilevazione dello stato finestra per lo spegnimento automatico del fancoil.
  • 2 ingressi per allarmi tecnici o allarme bagno.
  • 1 ingresso per il collegamento ad un sensore di presenza.
  • Installazione su barra DIN - 4 moduli


Alimentazione da BUS: 24Vdc – 200mA
Cod. PSFANCOIL
