MODULI PER GESTIONE ILLUMINAZIONE

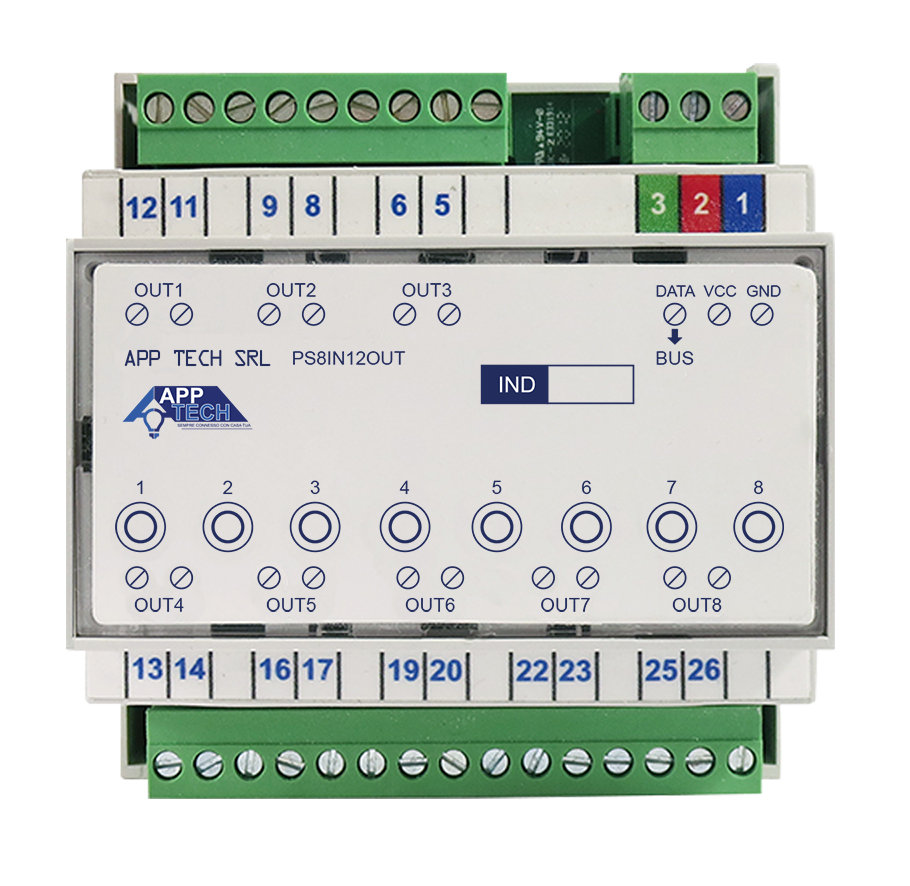

MODULO 8 USCITE RELE' 12A CON PULSANTI

  • È dotato di 8 uscite relè (12A - 230Vac) ed è progettato per comandare gruppi di lampade, motori elettrici ed elettrodomestici.
  • Sul pannello frontale sono presenti 8 pulsanti per attivazioni di servizio delle relative uscite.
  • I contatti di uscita sono normalmente aperti senza polo comune e sono idonei per comandare carichi resistivi fino a 12A.
  • Ogni singolo relè sopporta fino a 120 A di spunto e non necessita di teleruttori esterni per il comando di corpi illuminanti entro tali limiti.
  • Installazione su barra DIN - 5 moduli


Alimentazione da BUS: 24Vdc – 180mA
Cod. PS8IN12OUT

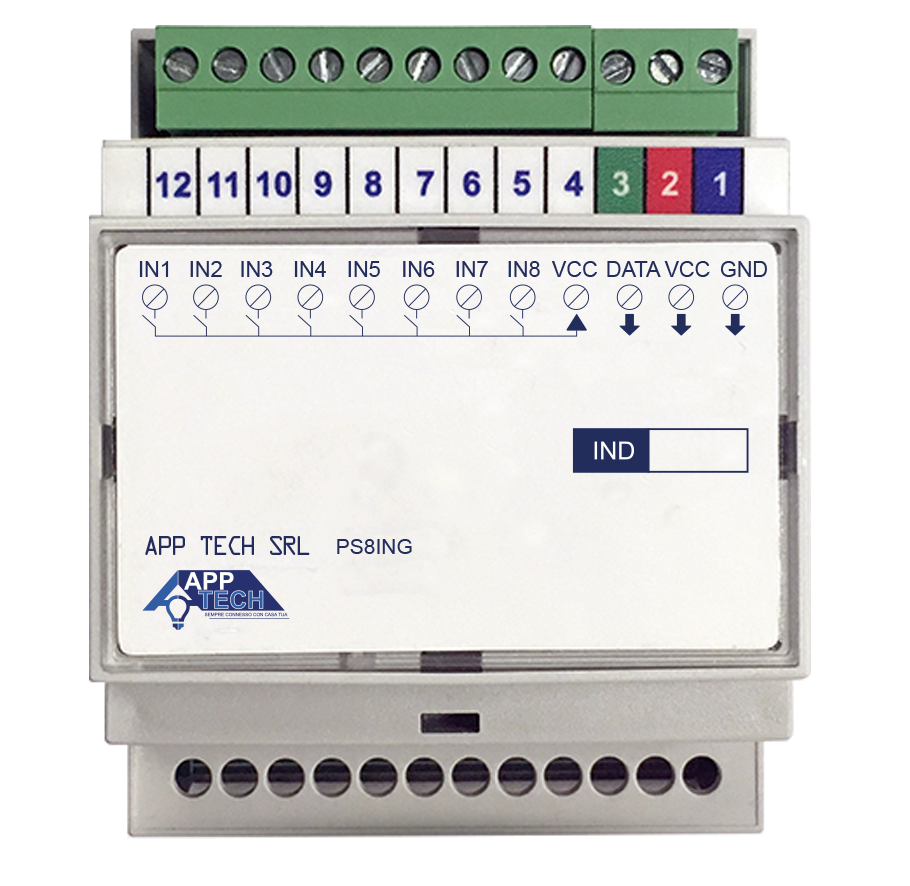

MODULO 8 INGRESSI DIGITALI

  • Modulo provvisto di soli ingressi, può essere utilizzato per collegare i pulsanti nei pressi del quadro elettrico o contatti di allarmi tecnologici come sensori gas, di allagamento, segnali provenienti da centrali di allarme.
  • Installazione su barra DIN - 4 moduli


Alimentazione da BUS: 24Vdc – 180mA
Cod. PS8ING

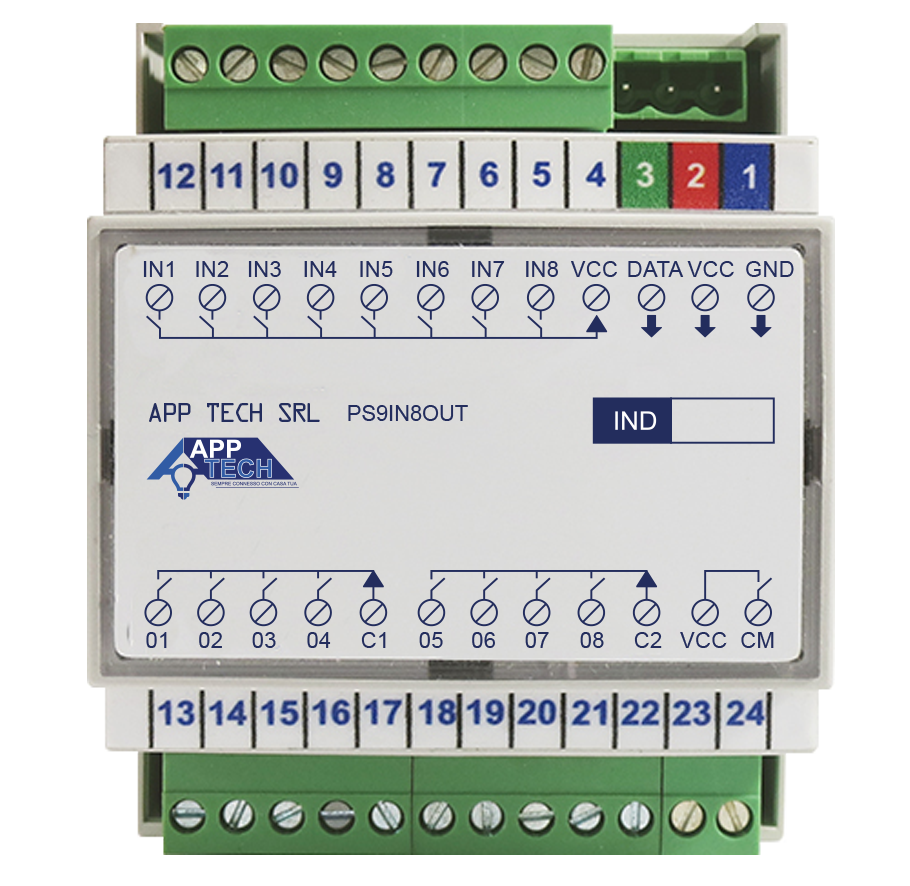

MODULO 9 INGRESSI DIGITALI + 8 USCITE RELE' 6A

  • Modulo per applicazioni di bassa potenza dove sono necessari molti relè in poco spazio.
  • Gli ingressi possono essere collegati a pulsanti di comando o ad allarmi tecnologici.
  • 8 uscite da 6A normalmente aperte, ideali per comandare piccoli carichi resistivi o debolmente induttivi come elettrovalvole, motori di tapparelle e teleruttori.
  • Installazione su barra DIN - 4 moduli


Alimentazione da BUS: 24Vdc - 120mA
Cod. PS9IN8OUT

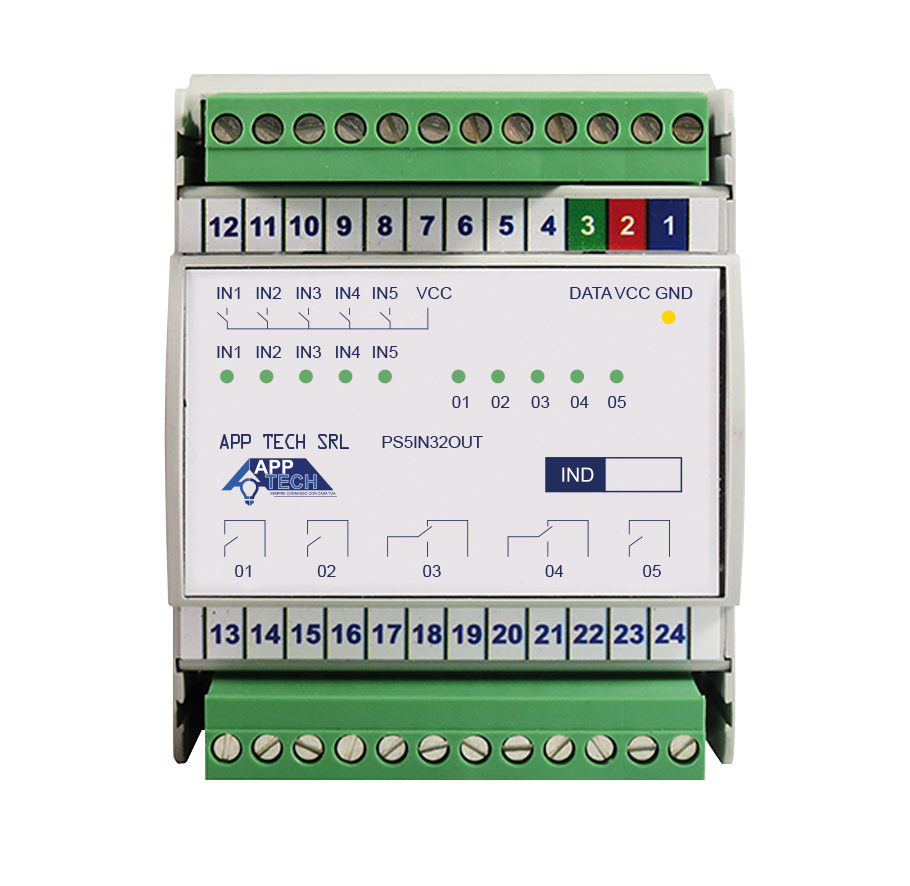

MODULO 5 INGRESSI + 3 USCITE 16A + 2 USCITE 6A

  • Dispone di 5 ingressi per il collegamento di pulsanti di comando o contatti per allarmi tecnici.
  • È dotato di 3 uscite di alta potenza da 16A (di cui due con contatto di scambio) adatte a sistemi di illuminazione e di 2 uscite per carichi di bassa potenza da 6A come elettrovalvole, motori per tapparelle e teleruttori.
  • Installazione su barra DIN - 4 moduli


Alimentazione da BUS: 24Vdc – 200mA
Cod. PS5IN32OUT

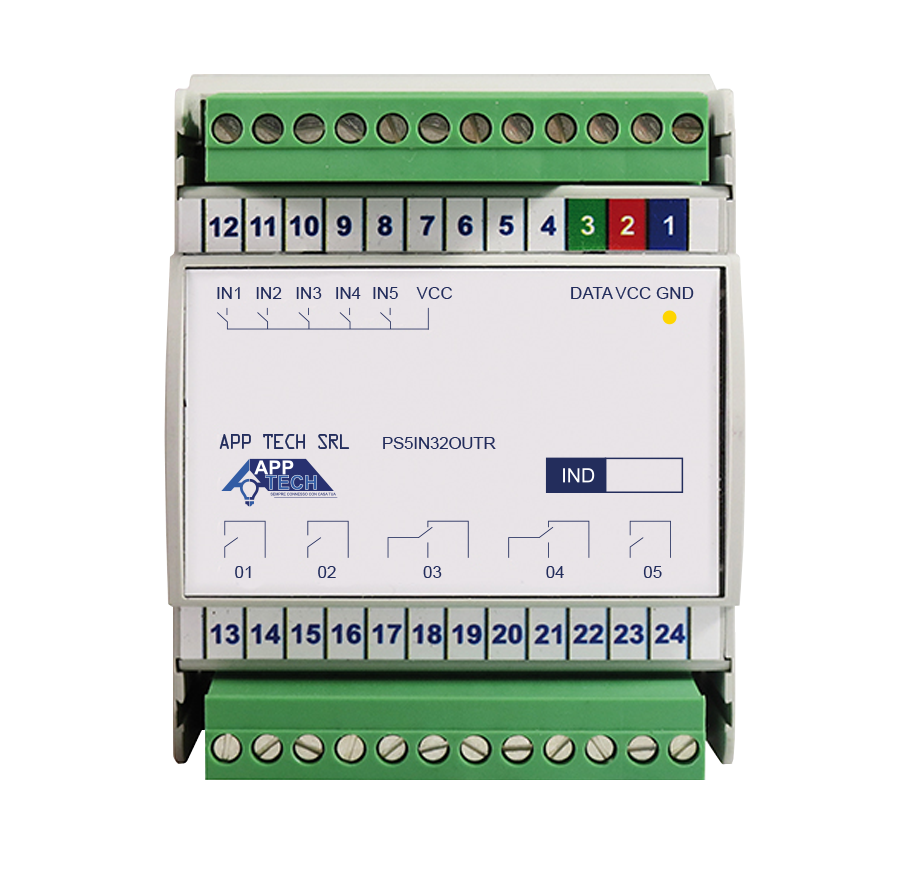

MODULO 5 INGRESSI + 3 USCITE 16A + 2 USCITE 6A - RIBASSATO

  • Dispone di 5 ingressi per il collegamento di pulsanti di comando o contatti per allarmi tecnici.
  • È dotato di 3 uscite di alta potenza da 16A (di cui due con contatto di scambio) adatte a sistemi di illuminazione e di 2 uscite per carichi di bassa potenza da 6A come elettrovalvole, motori per tapparelle e teleruttori.
  • Adatto per essere installato nelle scatole di derivazione all’interno dei muri.
  • Installazione su barra DIN - 4 moduli o in scatole di derivazione.


Alimentazione da BUS: 24Vdc – 200mA
Cod. PS5IN32OUTR

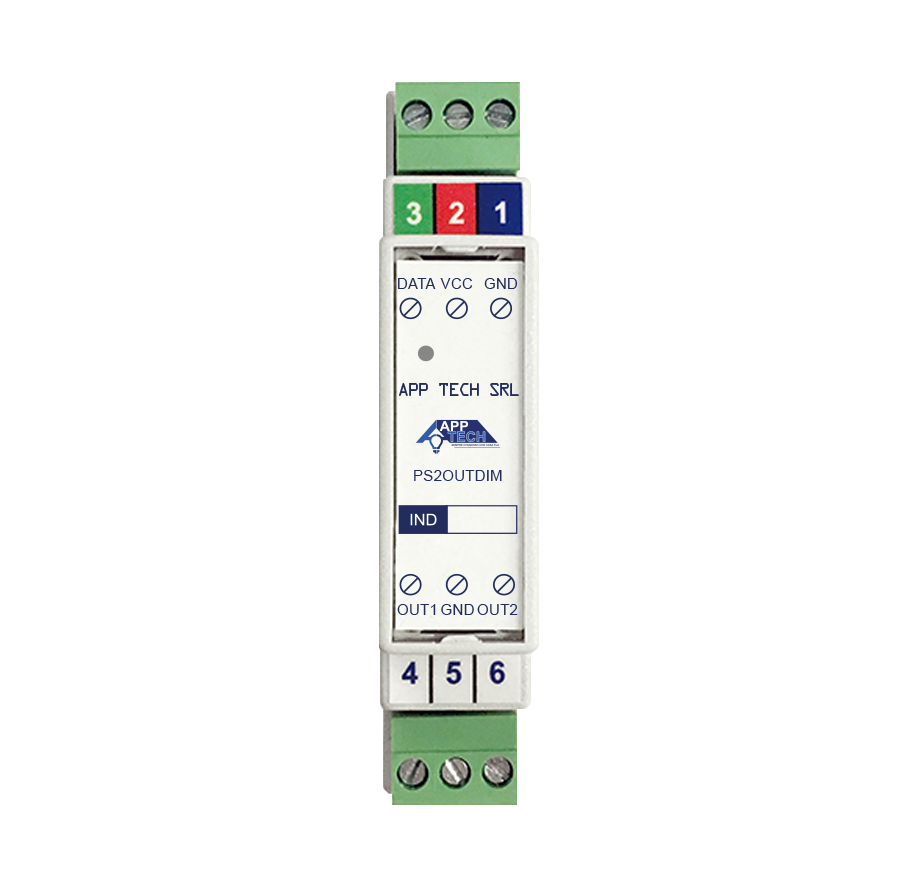

MODULO 2 USCITE 0-10V

  • Estremamente compatto dotato di 2 uscite 0-10 V (max 4mA) in grado di comandare in modo indipendente due dimmer di lampade a incandescenza, a led o fluorescenti
  • Può essere configurato per utilizzare un’uscita relè presente sul bus per interrompere la fase del corpo illuminante quando il livello di luminosità è inferiore alla soglia di spegnimento.
  • Può essere installato nel centralini elettrici o nei controsoffitti.
  • Installazione su barra DIN - 1 modulo.


Alimentazione da BUS: 24Vdc – 45mA
Cod. PS2OUTDIM

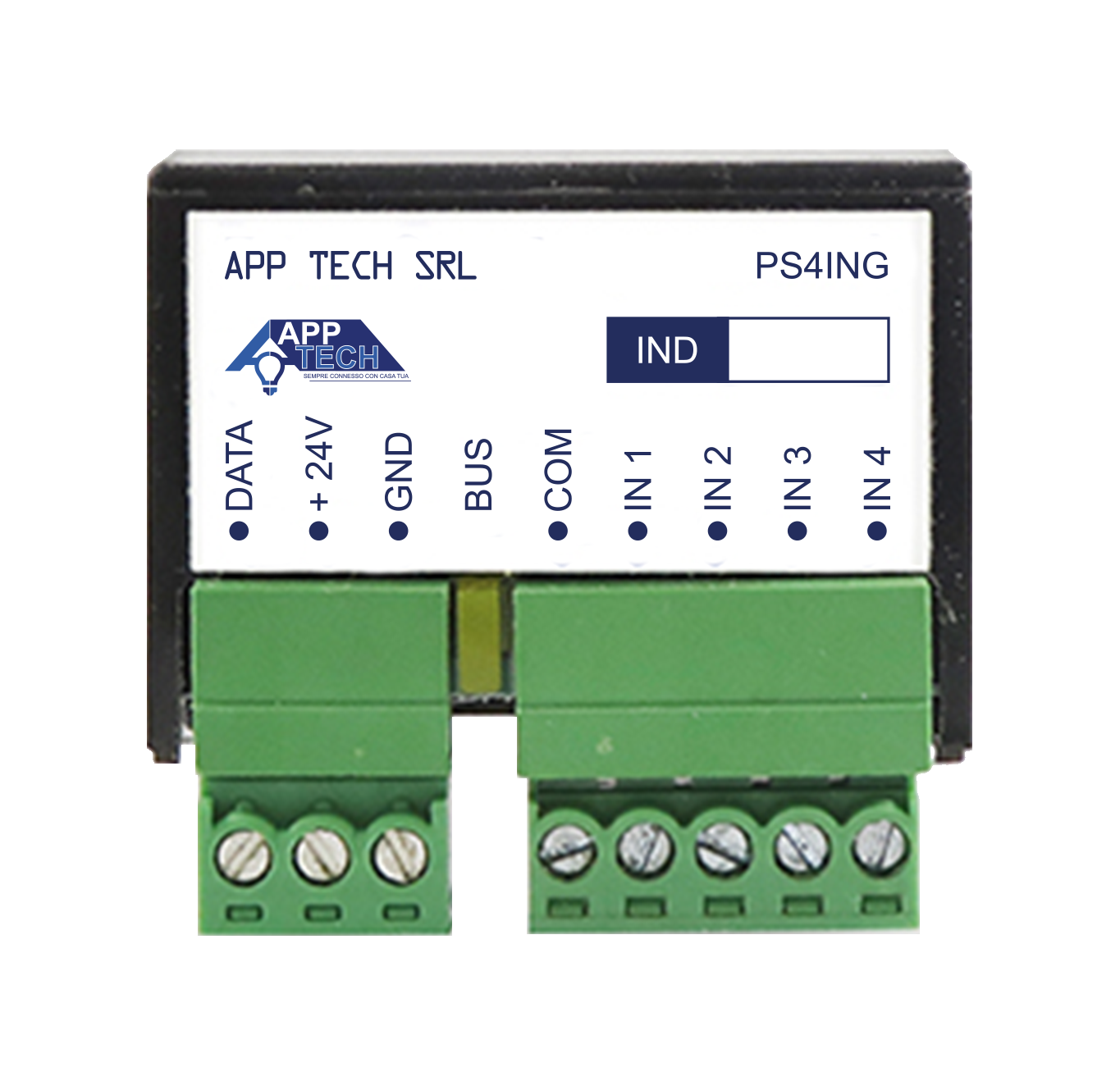

MODULO 4 INGRESSI DIGITALI, 12 PULSANTI VIRTUALI

  • È utilizzato per collegare fino a 4 pulsanti nelle scatole da incasso o a parete.
  • È in grado di riconoscere la pressione del pulsante rapida, prolungata e doppia (doppio click) realizzando fino a 12 pulsanti virtuali.
  • Ogni singolo ingresso. compresi quelli virtuali, può essere configurato come comando multiplo in grado di comandare in sequenza fino a 12 dispositivi o 12 zone.
  • Il dispositivo deve essere usato solo con contatti N.A. (normalmente aperti)
  • Installazione ad incasso, 42 x 40 x 13 mm


Alimentazione da BUS: 24Vdc – 18mA
Cod. PS4ING

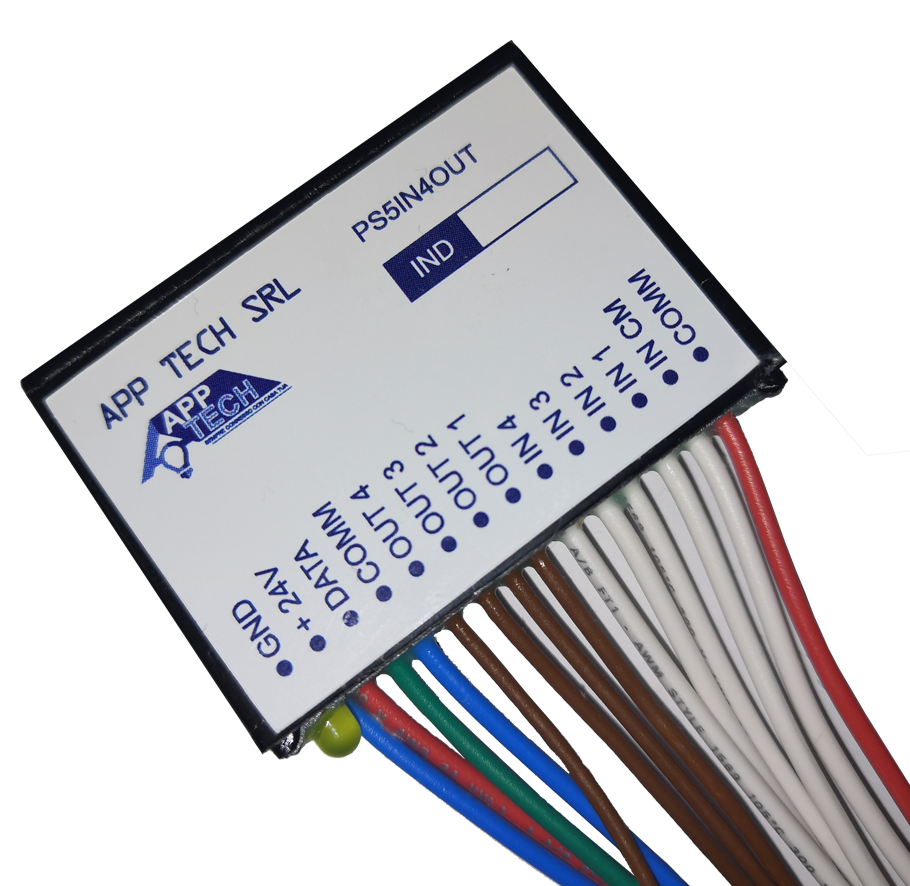

MODULO 5 INGRESSI DIGITALI + 4 USCITE

  • Dispone di uscite per collegare direttamente le spie di segnalazione a 24 Volt (max 45mA).
  • Installazione ad incasso, 42 x 31 x 10 mm


Alimentazione da BUS: 24Vdc – 20mA
Cod. PS5IN4OUT
